??

伺服電機外殼制造時(shí)要注意什么？如何上色?

時(shí)間：2021-08-19 熱度：166
新東鑫小編認為伺服電機外殼在模具制造時(shí)要注意以下方面：

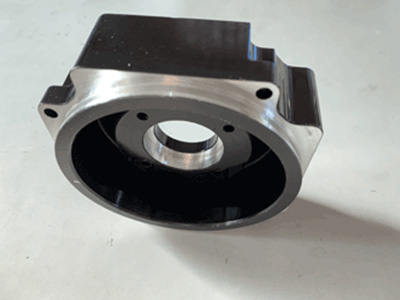

 伺服電機外殼制造時(shí)要注意什么？如何上色?
1、認為在不影響伺服電機外殼工序的情況下，盡可能將沖孔布置在后一步，對于沖孔數量較多的產(chǎn)品，增加一步，沖孔安排置在后一步。

2、鋁材比較軟，由于模具比較容易造成堵料，所以在修改模具的間隙時(shí)，需要放置兩側材料厚度10%的間隙，切割創(chuàng )成的直線(xiàn)度合適為2MM，錐度0.8-1。

3、在彎曲成型過(guò)程中，伺服電機外殼很可能會(huì )在彎曲過(guò)程中發(fā)生壓痕、點(diǎn)劃傷，沖壓加工時(shí)，鋁材必須粘貼PE膜，在滾輪和電鍍的情況下，成型塊應經(jīng)過(guò)研磨電鍍的硬鉻。

4、對于需要陽(yáng)極化的沖壓零件進(jìn)行沖壓，如果沖壓步驟是180度，鋁外殼產(chǎn)品不能完全壓合，完全壓合時(shí)會(huì )出現吐酸現象，因為必須留有0.2-0.3毫米的縫隙，以便酸溶液及時(shí)平穩流出，為了在該步驟中形成塞子，標定模必須高于模具。

5、鋁材比較脆，容易開(kāi)裂，盡量不要做壓線(xiàn)，即使要做出來(lái)，也請把線(xiàn)做得更寬更淺。

給伺服電機外殼上色的方法：

(1)表面預處理：

用化學(xué)或物理的方法對型材表面進(jìn)行清洗，裸露出純凈的基體，以利于獲得完整、致密的人工氧化膜。還可以通過(guò)機械手段獲得鏡面或無(wú)光(亞光)表面。

(2)陽(yáng)極氧化：

經(jīng)表面預處理的型材，在一定的工藝條件下，基體表面發(fā)生陽(yáng)極氧化，生成一層致密、多孔、強吸附力的AL203膜層。

(3)封孔：

將陽(yáng)極氧化后生成的多孔氧化膜的膜孔孔隙封閉，使氧化膜防污染、抗蝕和耐磨性能增強。氧化膜是無(wú)色透明的，新東鑫小編建議利用封孔前氧化膜的強吸附性，在膜孔內吸附沉積一些金屬鹽，可使伺服電機外殼顯現本色(銀白色)以外的許多顏色，如：黑色、古銅色、金黃色及不銹鋼色等。

?
獲得最新的信息
E-mail
